بسیاری از مشکلاتی که پس از آبگیری استخر مشاهده میشود، مانند نشتی آب، شورهزدگی، ترکهای موضعی و حتی خوردگی میلگردها، ریشه در اجرای نادرست درزها دارد.
در پروژههای ویلایی شمال کشور و بهویژه مازندران که رطوبت محیط و بارندگی زیاد است، توجه به محل و نحوه اجرای درزهای اجرایی اهمیت بیشتری پیدا میکند.
درز اجرایی استخر چیست؟
درز اجرایی (Construction Joint) محل قطع و ادامه بتنریزی است. هرگاه بتنریزی استخر در یک مرحله کامل انجام نشود و ادامه کار به زمان دیگری موکول گردد، بین بتن قدیم و بتن جدید یک سطح تماس ایجاد میشود که به آن درز اجرایی میگویند.
این درز ذاتاً ضعیفتر از بتن یکپارچه است؛ بنابراین باید بهگونهای طراحی و اجرا شود که انتقال نیرو بهدرستی انجام شود و مسیر نفوذ آب نیز مسدود بماند.
تفاوت درز اجرایی با سایر درزها
| نوع درز | هدف |
|---|---|
| درز اجرایی | قطع و ادامه بتنریزی |
| درز انبساط | جبران تغییرات حرارتی و حرکتی سازه |
| درز کنترل | هدایت ترکهای ناشی از جمعشدگی بتن |
در استخرهای بتنی ویلایی معمولاً مهمترین درز، درز اجرایی است و درز انبساط داخل پوسته اصلی استخر بهندرت استفاده میشود.
چرا در استخر به درز اجرایی نیاز داریم؟
در شرایط ایدهآل بهتر است کل پوسته استخر بهصورت یکپارچه بتنریزی شود، اما در عمل این کار همیشه ممکن نیست. مهمترین دلایل ایجاد درز اجرایی عبارتاند از:
- حجم زیاد بتن و محدودیت زمان بتنریزی
- اجرای مرحلهای کف و دیوارهها
- محدودیت دسترسی پمپ بتن یا تجهیزات
- کنترل بهتر کیفیت در پروژههای کوچک ویلایی
- شرایط آبوهوایی نامناسب مانند بارندگی شدید
در بسیاری از استخرهای ویلایی مازندران ابتدا کف استخر بتنریزی شده و پس از گیرش اولیه، دیوارهها اجرا میشوند؛ بنابراین در محل اتصال کف و دیواره یک درز اجرایی ایجاد میشود.
برای جلوگیری از نفوذ آب از محل درزهای اجرایی، انتخاب سیستم آببندی مناسب اهمیت زیادی دارد. در مقاله بهترین مواد آببندی برای استخر بتنی انواع روشها و مواد مورد استفاده برای آببندی استخر را بررسی کردهایم.
نیاز به اجرای اصولی استخر در مازندران دارید؟
شمال سازه خدمات طراحی، ساخت و اجرای استخر بتنی در مازندران را از مرحله زیرسازی و آرماتوربندی تا آببندی و اجرای پوشش نهایی انجام میدهد.
بهترین محل اجرای درز در استخر بتنی
انتخاب محل درز باید توسط مهندس طراح انجام شود، اما چند اصل کلی وجود دارد که در اغلب پروژهها کاربرد دارد.
۱. اتصال کف و دیواره
رایجترین محل درز اجرایی، اتصال کف به دیواره است. این محل از نظر اجرایی مناسب است زیرا:
- قالببندی سادهتر میشود.
- کنترل تراز کف راحتتر است.
- نصب واتراستاپ بهصورت دقیق امکانپذیر است.
۲. دیوارههای بلند
در دیوارههایی که ارتفاع زیادی دارند، بتنریزی ممکن است در چند مرحله انجام شود. در این حالت محل درز باید در ناحیهای با تنش کمتر انتخاب شود و از گوشهها فاصله داشته باشد.
۳. اجتناب از گوشهها
گوشههای استخر محل تمرکز تنش هستند. ایجاد درز در این نواحی احتمال ترک و نشتی را افزایش میدهد.
جزئیات اتصال کف و دیواره استخر
در اجرای استاندارد، میلگردهای دیواره از داخل کف ادامه پیدا میکنند تا پیوستگی سازه حفظ شود. برای آشنایی بیشتر با جزئیات اجرای سازه، اصول اجرا و هزینه آرماتوربندی استخر بتنی را نیز مطالعه کنید.
در محل اتصال نیز معمولاً واتراستاپ در محور درز قرار میگیرد. هرچند جزئیات کامل آببندی در بخش دوم مقاله توضیح داده میشود، اما از همین مرحله باید فضای کافی برای نصب صحیح واتراستاپ پیشبینی شود.
نکات طراحی در استخرهای ویلایی مازندران
شرایط اقلیمی شمال کشور باعث میشود حساسیت اجرای درز بیشتر شود. در طراحی استخرهای مازندران به موارد زیر توجه کنید:
- استفاده از بتن با نفوذپذیری کم
- پرهیز از بتنریزی در زمان بارندگی
- پیشبینی زهکشی مناسب اطراف استخر
- کنترل دقیق عملآوری بتن به دلیل رطوبت بالا
- استفاده از واتراستاپ با کیفیت استاندارد
این موارد باعث افزایش دوام سازه و کاهش احتمال نشتی در بلندمدت میشوند.

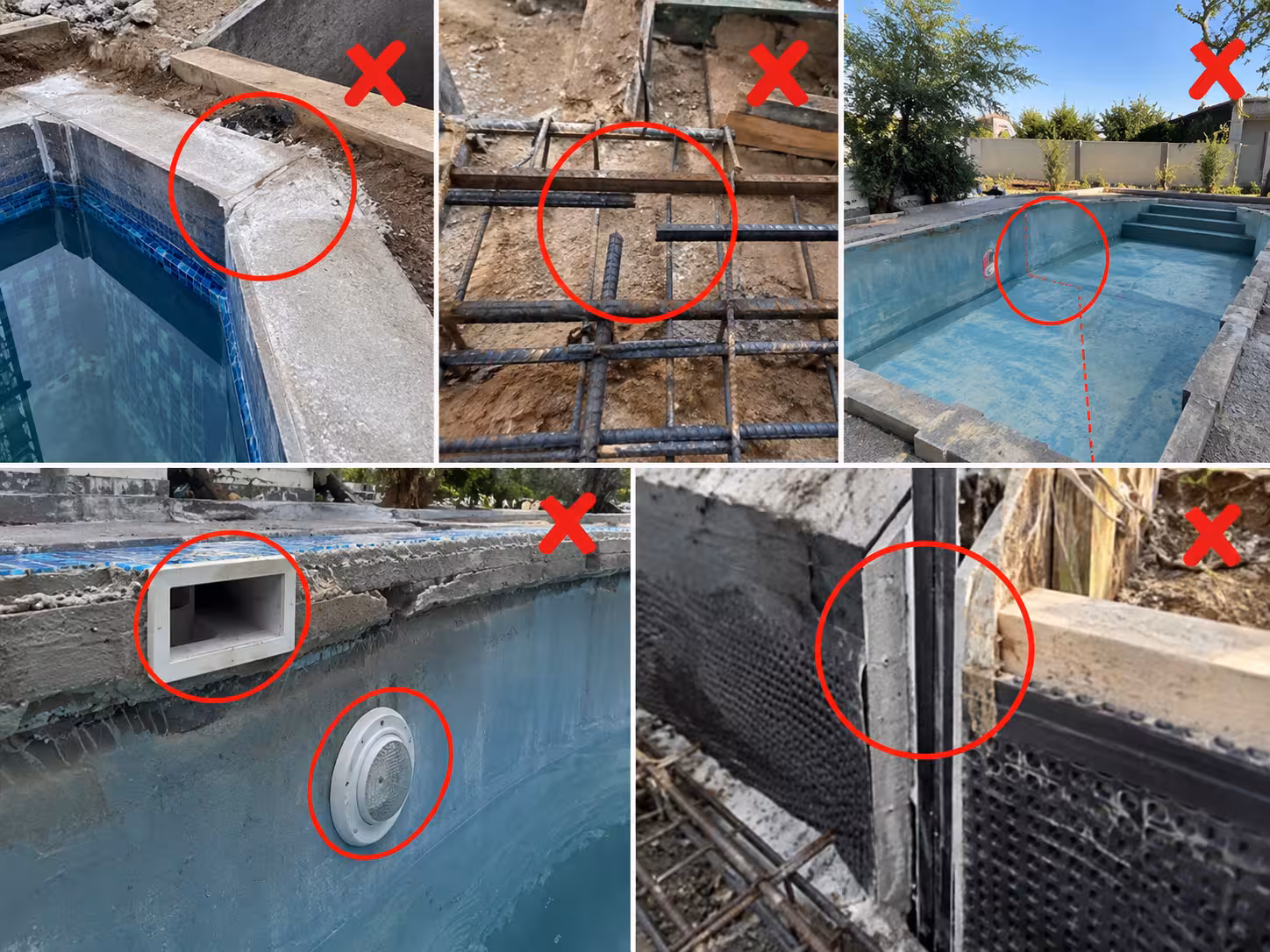

اشتباهات رایج در انتخاب محل درز
تجربه پروژههای اجرایی نشان میدهد خطاهای زیر بیشترین سهم را در بروز مشکل دارند:
- قرار دادن درز در گوشههای استخر
- قطع میلگردهای انتظار در محل درز
- تغییر محل درز بدون هماهنگی با طراح
- ایجاد درز در اطراف اسکیمر یا چراغ استخری
- عدم پیشبینی فضای نصب واتراستاپ
اصلاح این اشتباهات پس از بتنریزی بسیار پرهزینه و گاهی غیرممکن است؛ بنابراین تصمیمگیری باید قبل از شروع عملیات انجام شود.
چکلیست انتخاب محل درز اجرایی
- درز در ناحیه کمتنش قرار گرفته است.
- از گوشهها فاصله کافی دارد.
- میلگردها پیوستگی کامل دارند.
- امکان نصب واتراستاپ وجود دارد.
- دسترسی مناسب برای بتنریزی مرحله بعد فراهم است.
- محل درز در نقشههای اجرایی مشخص شده است.
چرا آببندی درز اجرایی اهمیت دارد؟
بتن هرچند متراکم باشد، در محل درز اجرایی کاملاً یکپارچه نیست. آب تحت فشار استخر میتواند از ریزفضاهای موجود در سطح تماس بتن قدیم و جدید عبور کند. در صورت عدم آببندی مناسب، مشکلات زیر ایجاد میشود:
- نشتی آب و افت مداوم تراز استخر
- شورهزدگی و سفیدک در دیوارهها
- زنگزدگی میلگردها
- کاهش دوام بتن
- هزینه بالای تعمیرات پس از بهرهبرداری
در مناطق مرطوب شمال کشور، نفوذ آب از درزها میتواند بسیار سریعتر از مناطق خشک خود را نشان دهد؛ بنابراین آببندی درز اجرایی باید بخشی از طراحی اولیه استخر باشد، نه یک اقدام ترمیمی پس از نشتی.
واتراستاپ چیست؟
واتراستاپ (Waterstop) نوار آببندی است که در محل درز بتن قرار میگیرد و مانع عبور آب میشود. این نوار در داخل بتن مدفون شده و با ایجاد یک مانع فیزیکی، مسیر نفوذ آب را قطع میکند.
در بسیاری از پروژههای استخر بتنی، استفاده از واتراستاپ استاندارد یکی از راهکارهای اصلی برای کنترل نفوذ آب از درزهاست.
انواع واتراستاپ مورد استفاده در استخر
۱. واتراستاپ PVC
رایجترین گزینه برای استخرهای بتنی است. انعطافپذیری مناسب، مقاومت در برابر آب و عمر طولانی از مهمترین مزایای آن است.
- مناسب برای درزهای اجرایی کف و دیواره
- قابلیت جوش حرارتی در محل اتصال
- عملکرد مناسب در فشار آب استخری
۲. واتراستاپ بنتونیتی
این نوع در تماس با آب متورم میشود و فضای خالی درز را پر میکند. بیشتر بهعنوان آببند کمکی استفاده میشود.
۳. واتراستاپ هیدروفیلیک
رفتاری مشابه بنتونیتی دارد اما پایداری ابعادی و دوام بیشتری در برخی شرایط محیطی ارائه میدهد.
روش صحیح نصب واتراستاپ PVC
اجرای صحیح واتراستاپ مهمتر از انتخاب برند آن است. مراحل استاندارد نصب عبارتاند از:
- تعیین محور دقیق درز اجرایی
- قرار دادن واتراستاپ در مرکز ضخامت بتن
- ثابت کردن نوار با گیره یا سیم مهاری
- اطمینان از صاف بودن نوار و عدم پیچخوردگی
- جوش کامل محل اتصال دو قطعه واتراستاپ
- کنترل موقعیت نهایی قبل از بتنریزی
در اتصال کف و دیواره، نیمی از عرض واتراستاپ داخل بتن کف و نیم دیگر داخل بتن دیواره قرار میگیرد تا پیوستگی آببندی حفظ شود.
آمادهسازی سطح درز قبل از بتنریزی مرحله دوم
یکی از رایجترین خطاها، بتنریزی روی سطح آلوده یا صیقلی است. قبل از ادامه بتنریزی باید اقدامات زیر انجام شود:
- زبر کردن سطح بتن قدیم
- حذف شیرابه و لایه سست
- شستوشوی کامل و حذف گردوغبار
- مرطوب کردن سطح بدون باقی ماندن آب آزاد
- اجرای دوغاب سیمان یا چسب بتن در صورت نیاز مهندس ناظر
این اقدامات باعث افزایش چسبندگی بین بتن قدیم و جدید و کاهش نفوذپذیری درز میشود.
کنترل کیفیت هنگام بتنریزی
در زمان بتنریزی دیوارهها باید توجه ویژهای به اطراف واتراستاپ داشت. مهمترین کنترلها عبارتاند از:
- عدم جابهجایی واتراستاپ
- ویبره مناسب دو طرف نوار
- جلوگیری از ایجاد حفره و کرموشدگی
- عدم برخورد مستقیم شلنگ ویبراتور به واتراستاپ
- حفظ پوشش بتن اطراف نوار
کرموشدگی اطراف واتراستاپ یکی از اصلیترین دلایل نشتی در استخرهای تازهساز است.
عملآوری بتن و تأثیر آن بر آببندی
حتی اجرای صحیح واتراستاپ بدون عملآوری مناسب نتیجه مطلوبی نخواهد داشت. بتن استخر باید حداقل ۷ روز مرطوب نگه داشته شود. در هوای گرم یا بادخیز این مدت بیشتر توصیه میشود.
روشهای رایج عملآوری:
- آبپاشی منظم
- پوشاندن سطح با گونی خیس
- استفاده از ورق پلاستیکی محافظ رطوبت
کاهش سریع رطوبت بتن میتواند باعث ترکهای ریز سطحی و افزایش نفوذپذیری درز شود.

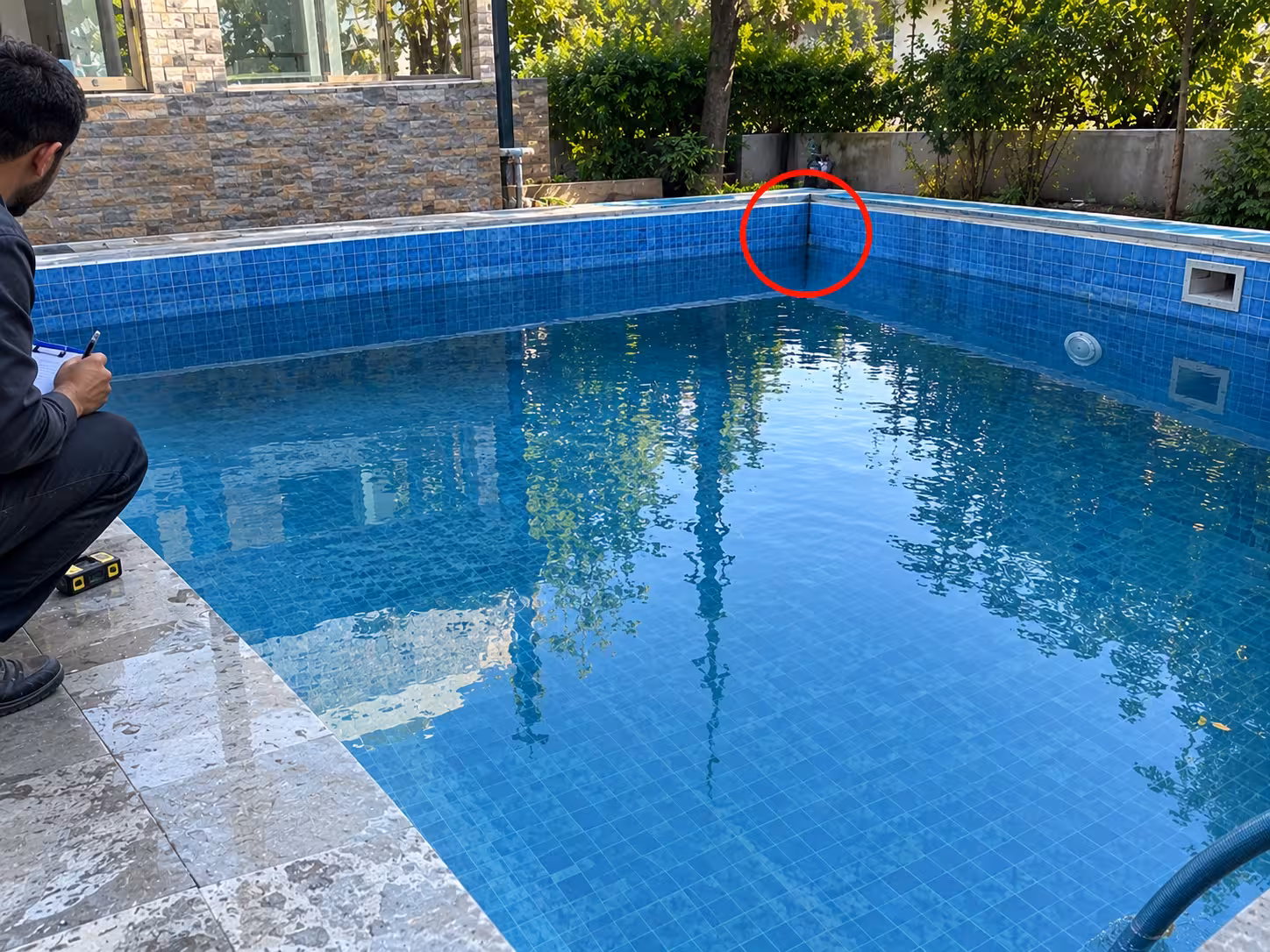

تست آببندی قبل از کاشیکاری
قبل از اجرای هرگونه پوشش نهایی، استخر باید آبگیری آزمایشی شود.
مراحل تست
- پر کردن تدریجی استخر
- ثبت تراز آب پس از تکمیل آبگیری
- انتظار ۴۸ تا ۷۲ ساعت
- بررسی افت تراز و بازدید چشمی درزها
افت جزئی ناشی از تبخیر طبیعی است، اما افت محسوس یا مشاهده رطوبت موضعی در پشت دیوارهها نشانه وجود مشکل در آببندی است.
نشانههای خرابی درز اجرایی
موارد زیر معمولاً نشاندهنده ضعف آببندی هستند:
- خط مرطوب ممتد در محل اتصال کف و دیواره
- شوره سفید رنگ روی بتن یا بندکشی
- افت مداوم سطح آب استخر
- بوی نم یا رطوبت در فضای مجاور استخر
- تغییر رنگ موضعی پوشش داخلی
تشخیص زودهنگام این علائم، هزینه تعمیرات را بهطور قابل توجهی کاهش میدهد.
روشهای تعمیر نشتی درز اجرایی استخر
تزریق رزین پلییورتان
برای درزهای فعال و دارای آب مناسب است. رزین پس از تزریق منبسط شده و مسیر آب را مسدود میکند.
گروت اپوکسی
برای درزهای خشک و نیازمند مقاومت مکانیکی بالا استفاده میشود.
تزریق مواد کریستالی
این مواد در حضور آب کریستال تشکیل داده و منافذ بتن را مسدود میکنند.
نوار آببند سطحی
راهکار کمکی برای نشتیهای محدود و موضعی است و معمولاً بهتنهایی کافی نیست.
چکلیست اجرایی درز بدون نشتی
- واتراستاپ استاندارد انتخاب شده است.
- نوار در محور درز قرار گرفته است.
- سطح بتن قدیم زبر و تمیز شده است.
- ویبره اطراف واتراستاپ کامل انجام شده است.
- کرموشدگی مشاهده نمیشود.
- عملآوری حداقل ۷ روز انجام شده است.
- تست آبگیری قبل از پوشش نهایی انجام شده است.
جمعبندی نهایی
درزهای اجرایی استخر بتنی یکی از حساسترین بخشهای سازه استخر هستند و کیفیت اجرای آنها تأثیر مستقیم بر آببندی، دوام و عمر مفید استخر دارد.
در استخرهای خاص مانند استخرهای بینهایت، اجرای دقیق سازه، آببندی و کنترل جزئیات اجرایی اهمیت بیشتری پیدا میکند. برای آشنایی با این نوع استخر میتوانید اجرا استخر بینهایت را مطالعه کنید.
مهمترین نکات اجرایی عبارتاند از:
- انتخاب محل مناسب درز و دوری از گوشهها
- حفظ پیوستگی آرماتورها در محل درز
- استفاده از واتراستاپ PVC استاندارد در محور درز
- آمادهسازی صحیح سطح بتن قدیم قبل از بتنریزی مرحله بعد
- ویبره مناسب اطراف واتراستاپ و جلوگیری از کرموشدگی
- عملآوری کافی بتن و انجام تست آبگیری قبل از پوشش نهایی
در پروژههای ویلایی مازندران که رطوبت و بارندگی زیاد است، رعایت این اصول اهمیت بیشتری دارد و میتواند از هزینههای سنگین تعمیرات آینده جلوگیری کند. اگر درزهای اجرایی از ابتدا مطابق استاندارد اجرا شوند، استخر سالها بدون نشتی و با حداقل هزینه نگهداری قابل بهرهبرداری خواهد بود.
سوالات متداول
درز اجرایی استخر چیست؟
درز اجرایی محل قطع و ادامه بتنریزی است که بین بتن قدیم و جدید ایجاد میشود و باید بهصورت اصولی آببندی گردد.
آیا هر استخر بتنی درز اجرایی دارد؟
در بیشتر استخرهای ویلایی بله؛ زیرا بتنریزی کف و دیوارهها معمولاً در چند مرحله انجام میشود.
بهترین محل درز اجرایی در استخر کجاست؟
رایجترین و مناسبترین محل، اتصال کف و دیواره است؛ البته محل دقیق باید توسط مهندس طراح تعیین شود.
آیا میتوان استخر را بدون واتراستاپ اجرا کرد؟
از نظر اجرایی ممکن است، اما احتمال نشتی بسیار بالا میرود و توصیه نمیشود.
کدام نوع واتراستاپ برای استخر بهتر است؟
برای اغلب استخرهای بتنی ویلایی، واتراستاپ PVC مرکزی بهترین عملکرد و دوام را دارد.
علت اصلی نشتی از درز استخر چیست؟
نصب نادرست واتراستاپ، آلودگی سطح درز، ویبره ناکافی و کرموشدگی اطراف درز از مهمترین علل نشتی هستند.
تست آبگیری استخر چه زمانی انجام میشود؟
پس از رسیدن بتن به مقاومت کافی و قبل از اجرای کاشی یا پوشش نهایی استخر.
نشتی درز اجرایی چگونه تعمیر میشود؟
بسته به نوع نشتی، معمولاً از تزریق رزین پلییورتان، گروت اپوکسی یا سیستمهای آببندی تخصصی استفاده میشود.
آیا رطوبت بالای شمال ایران بر عملکرد درزها تأثیر دارد؟
بله، رطوبت و بارندگی زیاد حساسیت اجرای درز و آببندی را افزایش میدهد؛ بنابراین کنترل کیفیت در مازندران اهمیت بیشتری دارد.
مهمترین اقدام برای جلوگیری از نشتی درز چیست؟
اجرای صحیح واتراستاپ در محور درز همراه با بتنریزی و ویبره اصولی مهمترین عامل جلوگیری از نشتی است.
